소개

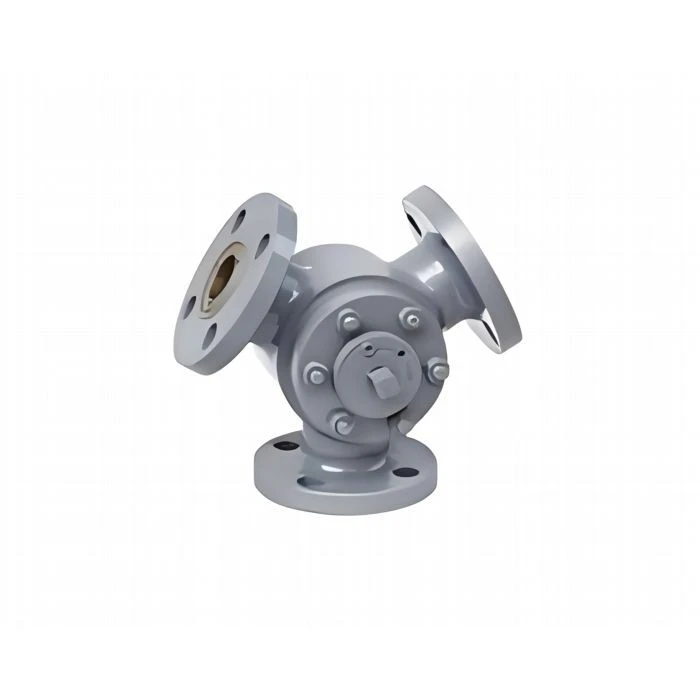

멀티포트 웨이 볼 밸브(Mutiport Way Ball Valve)는 3방향 또는 4방향 유로 구조를 통해 매체의 흐름을 제어하는 볼 밸브로, 다중 경로 전환이 필요한 파이프라인 시스템에 사용됩니다.{2}}
사양
|
사양 |
세부 |
|
모델 |
3방향 P30A / 4방향 P40A 또는 OEM |
|
건설 |
3개 또는 4개의 포트가 있는 플랜지 분할 본체 |
|
크기 |
1/2" – 10"(DN15-DN250) |
|
압력 등급 |
PN16-40 / ANSI 150-300 |
|
연결 |
요청 시 RF 플랜지 또는 기타; ASME B16.5 호환 |
|
재료 |
ASTM A105 / ASTM A479 F304 / ASTM A479 F316 |
|
좌석 |
소프트 또는 메탈 시트 |
|
액추에이터용 장착 패드 |
ISO 5211 |
|
작동 온도 |
-196도 ~ +400도 |
|
설계 표준 |
면대면: ANSI B16.34 / ASME VIII Div.1 / EN 12516-1 |
|
플랜지 페이싱 |
EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600에 따른 RF |
|
플랜지 드릴링 |
EN 1092-1, PN63-100 / ASME B16.5 / ANSI 600에 따른 미터법 구멍 |
|
견고성 등급 |
API 598 Cl. A/ASME B16.104/FCI 70-2 Cl. VI / GOST 54808 Cl. A / EN 12266-1 / ISO 5208 |
|
줄기 디자인 |
폭발 방지- |
특징

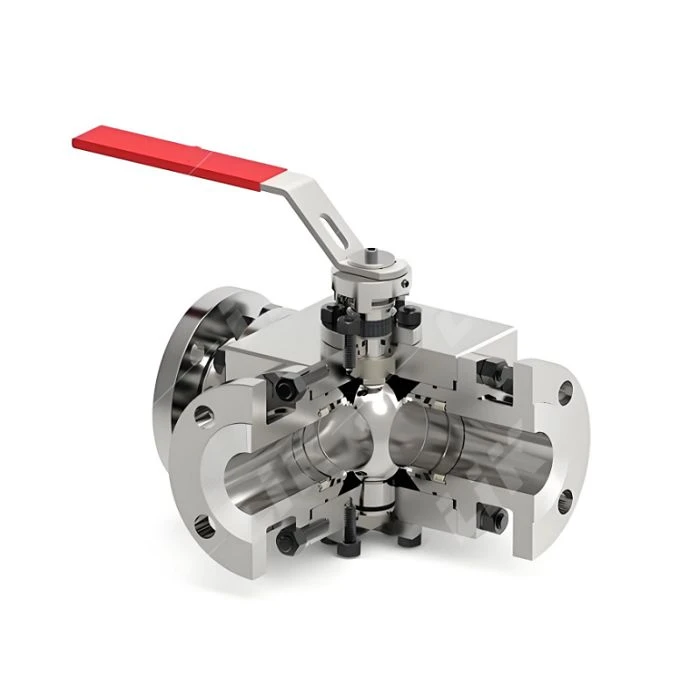

고정 흐름 전환 경로:볼의 내부 채널(L-자형 또는 T-자형)이 연결성을 결정하며 열림 및 닫힘 위치는 명확한 흐름 경로에 해당합니다. 스위칭 로직은 구조에 의해 직접 정의되므로 추가적인 연동 제어가 필요하지 않습니다.
중앙 집중식 누출 제어:다{0}}방향 기능은 단일 밸브 본체 내에서 완성됩니다. 씰링 표면은 볼과 밸브 시트 사이의 접촉 영역에 집중되어 있습니다. 닫힌 상태는 API 598 클래스 A 및 EN 12266-1 요구 사항을 충족하여 여러 연결 지점으로 인한 누출 경로를 줄입니다.

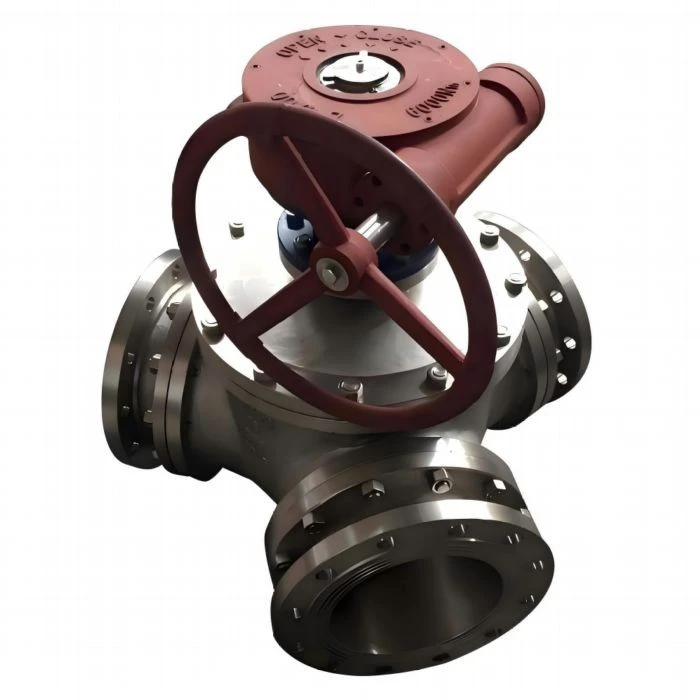

통합 액추에이터 드라이브:밸브 본체 상단 인터페이스는 ISO 5211을 준수합니다. 볼의 회전을 구동하는 단일 액추에이터로 여러 흐름 채널 간 전환이 이루어지므로 여러 액추에이터 연결이 필요하지 않습니다.
응용
석유화학 산업:미디어 배포 또는 여러 프로세스 파이프라인 간의 전환에 사용되어 다양한 프로세스 경로를 변환할 수 있습니다.
물 처리:유입/유출수 또는 다중 탱크 사이의 흐름 방향 전환 및 분배 제어에 사용됩니다.
제약 및 정밀화학:다양한 미디어 경로의 전환 및 격리를 달성하기 위해 다중-배치 또는 다중{1}}공식화 시스템에 사용됩니다.
전력 및 산업 시스템:유체 전환 및 반전 제어를 달성하기 위해 냉각수 또는 보조 시스템에 사용됩니다.
